Pressa per ganasce del freno del treno

A pressa per ganasce del freno del treno è un componente fondamentale dell'attrezzatura di produzione le cui prestazioni determinano direttamente la qualità, la coerenza e l'affidabilità a lungo termine delle ganasce dei freni che produce. Le ganasce dei freni dei treni operano sotto stress meccanico estremo assorbendo l'energia cinetica dei veicoli ferroviari pesantemente caricati che viaggiano ad alta velocità e le conseguenze di una ganascia del freno in servizio scadente possono essere gravi. Ciò rende la scelta della giusta pressa per ganasce dei treni una delle decisioni di approvvigionamento più importanti che un produttore di componenti per freni possa prendere. Capire quali caratteristiche contano davvero e perché è il fondamento di una decisione di acquisto ben informata.

La funzione principale di una pressa per ganasce per freni ferroviari è quella di applicare una pressione idraulica controllata e costante a un composto di materiale composito o di attrito posizionato in uno stampo lavorato con precisione, formando il materiale in una ganascia del freno finita con la densità, le dimensioni e le proprietà meccaniche corrette. Ogni caratteristica progettuale di una pressa per ganasce per freni ferroviari di qualità è orientata al raggiungimento di questo risultato in modo affidabile, ripetuto e con il minimo spreco durante cicli di produzione estesi. Le caratteristiche che distinguono le macchine ad alte prestazioni da quelle adeguate possono essere raggruppate in quattro categorie principali: progettazione del sistema di pressione, rigidità strutturale, capacità del sistema di controllo e compatibilità con gli stampi.

Progettazione del sistema di pressione: tecnologia del cilindro dell'olio flottante

Il sistema di pressione idraulica è il cuore di qualsiasi pressa per ganasce dei freni dei treni e il design della disposizione dei cilindri dell'olio è l'elemento di differenziazione tecnicamente più significativo tra i prodotti concorrenti. Le presse convenzionali utilizzano cilindri a posizione fissa che applicano la forza da un'unica direzione, il che crea un rischio intrinseco di distribuzione non uniforme della pressione sulla faccia dello stampo, in particolare negli stampi multi-cavità utilizzati per la produzione di volumi elevati. Questa irregolarità si manifesta come variazione di densità all'interno della ganascia del freno finita, che a sua volta produce caratteristiche di usura incoerenti e potenzialmente guasti prematuri durante il servizio.

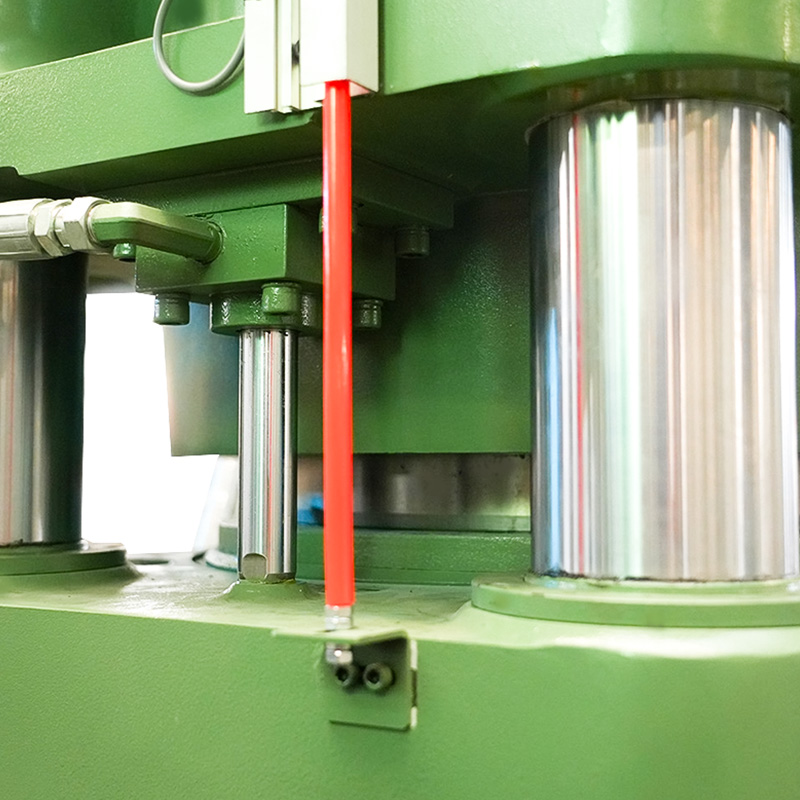

Il design del cilindro dell'olio flottante risolve fondamentalmente questa limitazione. In una disposizione a cilindro flottante, il cilindro è libero di autoallinearsi rispetto alla superficie dello stampo quando viene applicata la pressione, compensando automaticamente le piccole variazioni di spessore del materiale, usura dello stampo e tolleranze dimensionali che si accumulano nel tempo in qualsiasi ambiente di produzione. Il risultato è una distribuzione della pressione che rimane uniforme su tutta la faccia dello stampo durante tutto il ciclo di pressatura, indipendentemente dalle condizioni specifiche di ogni singolo stampo o dalle leggere variazioni che inevitabilmente si verificano tra i lotti di produzione. Per la produzione di ganasce per freni ferroviari in cui i requisiti di consistenza dimensionale e densità sono strettamente specificati, il design del cilindro dell'olio flottante non è una caratteristica di lusso ma una necessità ingegneristica fondamentale.

Rigidità strutturale e costruzione del telaio

Il telaio di una pressa per ganasce per freni ferroviari deve resistere all'intera forza di pressatura idraulica con una deflessione trascurabile durante milioni di cicli di pressatura durante la vita operativa dell'attrezzatura. La flessione del telaio sotto carico è nemica della qualità costante del prodotto: anche piccole quantità di flessione nel telaio della pressa si traducono direttamente in irregolarità nella distribuzione della pressione sulla faccia dello stampo. Le presse per ganasce dei freni dei treni di qualità utilizzano una struttura del telaio in acciaio saldato di grosso spessore con colonne di guida e piastre lavorate con precisione che mantengono le tolleranze di allineamento a pieno carico nominale.

Il sistema di colonne guida, tipicamente quattro colonne disposte agli angoli della piastra della pressa, è particolarmente importante per mantenere l'allineamento parallelo delle piastre durante tutta la corsa della pressa. Il diametro della colonna, la durezza superficiale e la progettazione del sistema di lubrificazione contribuiscono tutti al mantenimento a lungo termine della precisione dell'allineamento. In una pressa per ganasce per freni ferroviari ben progettata, l'usura della colonna di guida è prevedibile e gestibile attraverso la manutenzione programmata, piuttosto che una fonte imprevedibile di variazione della qualità del prodotto.

Capacità del sistema di controllo e programmabilità del processo

Le moderne presse per ganasce dei freni dei treni sono dotate di sistemi di controllo programmabili che consentono agli operatori di definire e memorizzare programmi di pressatura completi specificando i profili di pressione idraulica, le impostazioni di temperatura, la durata della pressatura, il tempo di permanenza alla massima pressione e le velocità di decompressione. La capacità di memorizzare e richiamare questi programmi con precisione è essenziale per gli ambienti di produzione in cui sulla stessa macchina vengono prodotte più specifiche di ganasce freno e dove la coerenza del processo da turno a turno e da operatore a operatore è un requisito di qualità.

I sistemi di controllo avanzati basati su PLC con interfacce touchscreen consentono di impostare con precisione i parametri di processo, monitorarli in tempo reale e registrarli automaticamente per scopi di tracciabilità della qualità. I sistemi di rilevamento di allarmi e guasti che identificano le deviazioni dai parametri programmati durante il ciclo di pressatura e arrestano la macchina prima che venga prodotta una parte difettosa rappresentano una caratteristica significativa di garanzia della qualità che riduce i costi di scarto e rilavorazione nella produzione di volumi elevati.

Compatibilità degli stampi e sistemi di cambio rapido

Una pressa per ganasce per freni ferroviari è versatile tanto quanto la sua capacità di soddisfare la gamma di configurazioni di stampi richieste per le specifiche delle ganasce per freni in produzione. Le considerazioni chiave includono la dimensione massima dello stampo che la macchina può accettare, l'apertura della luce diurna tra le piastre quando la pressa è completamente aperta, la superficie della piastra e il sistema di montaggio e allineamento dello stampo utilizzato. I sistemi di stampi a cambio rapido con interfacce di montaggio standardizzate, bloccaggio idraulico dello stampo e funzioni di allineamento preimpostate riducono significativamente i tempi di cambio stampo rispetto ai sistemi di fissaggio manuale, con un impatto diretto sulla flessibilità di programmazione della produzione e sull'efficacia complessiva delle apparecchiature.

La distribuzione coerente della pressione è probabilmente il requisito prestazionale più importante di una pressa per ganasce dei freni ferroviari, perché è il meccanismo fisico attraverso il quale vengono stabiliti tutti gli attributi chiave di qualità della precisione dimensionale delle ganasce dei freni finite, della densità del materiale, della resistenza meccanica e delle caratteristiche di usura. Comprendere i principi ingegneristici alla base della coerenza della pressione nella progettazione delle macchine da stampa rivela perché alcune caratteristiche tecniche non sono negoziabili nelle apparecchiature di produzione di alta qualità.

La fisica della distribuzione della pressione nello stampaggio a compressione

Quando a pressa per ganasce del freno del treno si chiude su uno stampo caricato, la forza idraulica applicata dal cilindro deve essere trasmessa uniformemente attraverso il piano e la struttura dello stampo al composto di materiale. In un sistema ideale, ogni punto sulla faccia dello stampo riceve esattamente la stessa pressione per unità di area. In pratica, il raggiungimento di questo ideale richiede un'attenzione particolare alla deflessione della piastra, all'allineamento del cilindro, alla progettazione dello stampo e alle caratteristiche del flusso del composto all'interno della cavità dello stampo.

La deflessione della piastra è una delle fonti più significative di disuniformità di pressione nelle presse. Quando viene applicata una forza idraulica al centro di una piastra (tramite un singolo cilindro centrale, come in molti modelli convenzionali), la piastra si piega leggermente, con il centro che si flette maggiormente rispetto ai bordi. Questa deflessione significa che il materiale al centro dello stampo riceve più pressione rispetto al materiale ai bordi, risultando in una ganascia del freno con una densità maggiore al centro che alla periferia. Negli stampi multi-cavità, questo effetto significa che le cavità posizionate al centro dello stampo producono parti più dense rispetto a quelle ai bordi, un'incoerenza sistematica difficile da eliminare attraverso la sola regolazione del processo.

Come il design del cilindro flottante risolve il problema dell'allineamento

Il design del cilindro dell'olio flottante utilizzato nelle presse per ganasce dei freni dei treni ad alte prestazioni affronta contemporaneamente sia gli aspetti di allineamento che quelli di distribuzione del carico della consistenza della pressione. Consentendo al cilindro di autoallinearsi alla faccia dello stampo anziché essere fissato in una posizione che potrebbe non corrispondere perfettamente all'orientamento dello stampo, il design flottante garantisce che il vettore della forza idraulica sia sempre perpendicolare alla superficie dello stampo. Ciò elimina le componenti della forza laterale che si sviluppano quando un cilindro fisso preme contro uno stampo non perfettamente perpendicolare all'asse del cilindro, componenti che creano sollecitazioni di taglio nel composto del materiale e contribuiscono ai gradienti di densità nella parte finita.

Nelle applicazioni con stampi multi-cavità, alcuni modelli di presse per ganasce dei freni dei treni utilizzano più cilindri idraulici controllati in modo indipendente, uno per cavità dello stampo o uno per sezione di uno stampo di grandi dimensioni anziché un singolo cilindro centrale. Questa disposizione consente di regolare individualmente la pressione applicata a ciascuna cavità o sezione, compensando le variazioni di usura dello stampo e le differenze di flusso del composto del materiale che si sviluppano in aree specifiche di uno stampo di grandi dimensioni durante la sua vita produttiva.

Uniformità della temperatura e suo ruolo nella risposta alla pressione

Nelle applicazioni di pressatura a caldo in cui il composto della ganascia del freno viene pressato a temperatura elevata per avviare la reazione di vulcanizzazione o indurimento che conferisce alla parte finita le sue proprietà meccaniche, l'uniformità della temperatura sulla faccia dello stampo è importante quanto l'uniformità della pressione. I gradienti di temperatura attraverso la piastra dello stampo fanno sì che il composto del materiale raggiunga la temperatura di indurimento in tempi diversi in diverse aree dello stampo, con conseguenti differenze nelle caratteristiche di flusso, nel grado di indurimento e, infine, nella densità e nelle proprietà meccaniche della ganascia del freno finita.

Le presse per ganasce dei freni dei treni di qualità per applicazioni di pressatura a caldo utilizzano piastre riscaldate elettricamente con più zone di riscaldamento indipendenti, rilevamento della temperatura in più punti sulla superficie della piastra e circuiti di controllo della temperatura PID (proporzionale-integrale-derivativo) che mantengono con precisione le temperature predefinite. La combinazione di temperatura uniforme e pressione idraulica costante crea le condizioni per una produzione di ganasce freno realmente coerente su tutta l'area di stampi di grandi dimensioni e su cicli di produzione estesi.

Tabella comparativa delle prestazioni di distribuzione della pressione

La tabella seguente mette a confronto le caratteristiche prestazionali di distribuzione della pressione dei diversi approcci di progettazione dei cilindri utilizzati nelle presse per ganasce dei treni, evidenziando i compromessi ingegneristici tra design convenzionali e avanzati.

Il passaggio dalle presse per ganasce dei freni ad azionamento manuale a quelle automatizzate rappresenta uno degli aggiornamenti di capacità più significativi a disposizione dei produttori di componenti per freni. L'automazione nel contesto della pressatura delle ganasce dei freni comprende un'ampia gamma di tecnologie, dal controllo PLC di base del ciclo della pressa fino a celle di produzione completamente integrate con movimentazione robotizzata dei materiali, carico e scarico automatizzato degli stampi, misurazione della qualità durante il processo e gestione dei dati di produzione in tempo reale. Ogni livello di automazione offre vantaggi specifici in termini di efficienza e comprendere l’intera portata di ciò che offrono i sistemi automatizzati aiuta i produttori a identificare dove l’investimento nell’automazione fornirà il massimo ritorno.

Ottimizzazione del tempo ciclo attraverso profili di stampa programmati

Il vantaggio più immediato in termini di efficienza dell’automazione in una pressa per ganasce per freni ferroviari è la capacità di eseguire profili di ciclo di pressa ottimizzati con precisione e ripetibilità che il funzionamento manuale non può eguagliare. Un ciclo di pressatura include in genere una fase di avvicinamento rapido (in cui la piastra si muove rapidamente verso lo stampo prima del contatto con il materiale), una fase di pressatura controllata (in cui la pressione viene creata a una velocità specifica), una fase di sosta (in cui la pressione massima viene mantenuta per una durata specifica per consentire il flusso del materiale e l'indurimento iniziale) e una fase di decompressione controllata (in cui la pressione viene rilasciata a una velocità che impedisce la delaminazione o difetti superficiali nella parte finita). Le macchine controllate manualmente si affidano al giudizio dell'operatore e ai tempi di risposta per eseguire queste fasi, il che introduce variabilità nella durata del ciclo e nei parametri di processo che influiscono direttamente sulla consistenza del prodotto.

Una pressa automatizzata per ganasce dei freni dei treni esegue ogni fase del ciclo di pressatura secondo parametri programmati, con tempi di risposta misurati in millisecondi anziché in secondi che caratterizzano l'intervento manuale. Questa precisione consente di ridurre al minimo i tempi di ciclo utilizzando il tempo di permanenza più breve che produce costantemente parti conformi alle specifiche, piuttosto che i tempi di permanenza conservativi che gli operatori tendono a utilizzare manualmente per garantire la conformità che aumenta direttamente la produttività della macchina senza compromettere la qualità del prodotto.

Utilizzo dei materiali e riduzione dei rifiuti

I sistemi automatizzati ottimizzano l'utilizzo del materiale nelle operazioni delle presse per ganasce dei treni garantendo che per ogni ciclo di pressatura venga utilizzato il peso di carica del composto specificato con precisione e che i parametri di pressatura siano eseguiti in modo sufficientemente coerente da ridurre al minimo la produzione di parti fuori specifica che devono essere scartate o rilavorate. Le operazioni manuali tendono a caricare la variazione di peso, gli operatori che caricano il composto manualmente introducono variazioni di peso che si traducono in variazioni dimensionali nel pezzo finito e a variazioni dei parametri di processo che aumentano il tasso di scarto.

I sistemi automatizzati di caricamento dei composti che utilizzano tramogge di erogazione del peso o cariche di composti pre-pesate eliminano la variazione del peso della carica alla fonte. Combinata con la coerenza del processo garantita dal controllo programmato del ciclo della pressa, questa automazione riduce gli sprechi di materiale derivanti da scarti e rilavorazioni a una frazione di quanto è tipico delle operazioni manuali. Per un materiale costoso come il composto d’attrito ad alte prestazioni, questa riduzione degli sprechi rappresenta un significativo risparmio diretto sui costi che contribuisce in modo significativo all’economia dell’investimento nelle presse automatizzate per ganasce dei freni dei treni.

Integrazione con sistemi di monitoraggio e tracciabilità della qualità

Le presse automatizzate per ganasce dei freni dei treni generano curve di pressione idraulica dei dati di processo, registri della temperatura, registrazioni del tempo di ciclo e avvisi di deviazione per ogni parte prodotta. Questi dati possono essere acquisiti automaticamente e collegati all'identificazione delle parti tramite codici a barre o sistemi RFID, creando un record di tracciabilità completo che collega ogni ganascia freno finita agli specifici parametri di processo in base ai quali è stata prodotta. Questa capacità di tracciabilità è sempre più richiesta dagli standard di qualità del settore ferroviario e dai clienti finali che hanno bisogno di fiducia nel processo di produzione dei componenti critici per la sicurezza.

Ningbo Delidong Machinery Technology Co., Ltd. è un produttore cinese professionale di presse per ganasce per freni ferroviari con ampie capacità ingegneristiche in sistemi di pressa automatizzati per la produzione di componenti per freni ferroviari. L'azienda detiene numerosi brevetti per invenzioni e modelli di utilità ed è stata riconosciuta come impresa nazionale ad alta tecnologia che riflette la profondità degli investimenti ingegneristici alla base della sua gamma di prodotti di presse automatizzate per ganasce dei freni dei treni. Le macchine Delidong incorporano un controllo PLC avanzato, un monitoraggio del processo in tempo reale e sistemi di registrazione dei dati che supportano i requisiti di tracciabilità della qualità dei clienti del settore ferroviario.

Integrazione robotica e automazione completa delle celle di produzione

Le più avanzate installazioni automatizzate di presse per ganasce per freni ferroviari integrano la pressa stessa in una cella di produzione completa con movimentazione robotizzata dei materiali, caricamento automatizzato dei composti dallo stoccaggio sfuso, carico e scarico robotizzato degli stampi, controllo dimensionale durante il processo e smistamento automatizzato di parti conformi e non conformi. Queste celle completamente automatizzate funzionano ininterrottamente con un intervento minimo da parte dell'operatore, massimizzando i tempi produttivi della macchina da stampa ed eliminando i costi di manodopera e la variabilità associati alle operazioni di movimentazione manuale.

La completa automazione consente inoltre un funzionamento coerente su più turni senza la variazione di prestazioni che si verifica tra operatori con diversi livelli di competenza ed esperienza. Negli ambienti di produzione ad alto volume in cui si può prevedere che una pressa per ganasce per freni a treno singolo produca migliaia di parti per turno, i vantaggi di coerenza dell'automazione completa si traducono direttamente in tassi di difetti inferiori, resa più elevata e costo complessivo per parte inferiore rispetto a qualsiasi livello di operazione manuale può ottenere.

Efficienza a lungo termine: manutenzione, operatività e durata delle apparecchiature

Le presse automatizzate per ganasce dei freni dei treni sono generalmente progettate con sistemi di manutenzione predittiva e preventiva che monitorano la pressione idraulica dei componenti chiave, la temperatura dell'olio, le condizioni delle guarnizioni dei cilindri, la lubrificazione della colonna di guida e le prestazioni del sistema elettrico e avvisano il personale di manutenzione dello sviluppo di problemi prima che causino tempi di fermo non pianificati. Questa capacità di monitoraggio delle condizioni trasforma la manutenzione da un'attività reattiva a un'attività proattiva, che ha un impatto notevole sulla disponibilità delle apparecchiature e sull'affidabilità del programma di produzione.

Come professionista Fabbrica di macchine per presse per ganasce dei freni dei treni servendo sia i mercati nazionali che internazionali, Delidong Machinery fornisce un supporto post-vendita completo che comprende installazione, formazione degli operatori, programmi di manutenzione preventiva e disponibilità di pezzi di ricambio che garantiscono ai clienti di sostenere i vantaggi di efficienza delle loro apparecchiature automatizzate per tutta la loro vita operativa. L'impegno dell'azienda nel supporto tecnico, sostenuto dalla sua solida reputazione nel settore e dalle partnership a lungo termine con i principali produttori di componenti per freni, la rende un partner affidabile per i produttori di componenti ferroviari che investono nella tecnologia delle presse automatizzate. Il miglioramento continuo attraverso l'integrazione dei più recenti concetti di progettazione globale garantisce che le presse per ganasce dei freni dei treni di Delidong mantengano prestazioni elevate e stabilità negli anni di impegnativo servizio di produzione.
